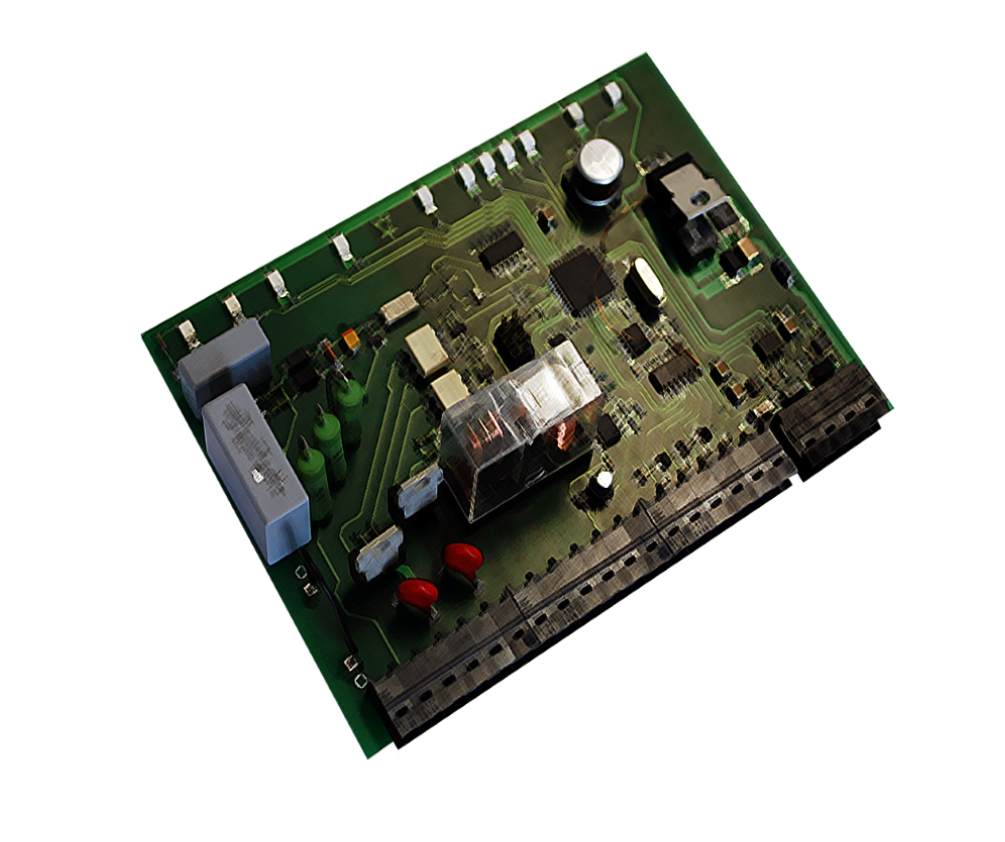

PID

Die Futus RSS Serie besteht aus intelligenten, mikroprozessor-gesteuerten E/A-Modulen, welche durch eine zentrale Intelligenz (Controller) gesteuert werden. Mit den Ein- und Ausgangsmodulen können alle gängigen Signale der Industrie und der Heizungstechnik verarbeitet werden. Die interne Kommunikation zwischen den Modulen erfolgt über die industrielle Schnittstelle RS485 mittels eines speziellen ASCII-basierenden Protokolls. Als zentrale Intelligenz fungiert ein Controller aus der Futus RSS Serie. Der Controller weißt einen frei programmierbaren Speicher auf und übernimmt die Verwaltung sowie die logische, benutzerspezifische Verknüpfung der verbundenen E/A-Module. E/A-Module können natürlich auch mit dem PC verbunden und verwendet werden. Die Verbindung erfolgt hier mit Hilfe des USB Nano‘s, der an einen USB- Anschluss des PCs angeschlossen wird. Die Kommunikation kann über herkömmliche Terminal– Programme (HTerm,...) oder der Software Assemble erfolgen.

Verwendbare Sensoren

Alle Ein-/Ausgänge können folgende für Signale konfiguriert werden:

• 1x 0-10V Ausgang
• 1x Relais Ausgang (6A @ 230 VAC)
• 2x drehzahlgeregelter Ausgang (1A @ 230 VAC)
• Digitaler Eingang (E1-E4)
• PT1000 (E1-E4)
• KTY10 (E1-E4)

Autarke schnelle PID-Regler

Für sehr schnelle Regelungsvorgänge wie zB bei der drehzahlgeregelten

Frischwasserbereitung sind 2 voneinander unabhängige PID-Regler implementiert, die bei Bedarf nach einer einmaliger Konfiguration nur aktiviert werden müssen. Standardmäßig erfolgt die Frischwasserbereitung über eine drehzahlgeregelte Pumpe, für größer dimensionierte Anlagen steht bei PID1 noch die Variante der hygienischen Frischwasserbereitung über ein 0-10V-Ventil zur Verfügung. Dabei läuft die speicherseitige Pumpe P1 immer mit 100% und die Zieltemperatur wird über das Ventil geregelt.
